Ротаметры серии Z-5000 In-Line применяются для измерения мгновенного объемного расхода однофазных плавноменяющихся потоков
жидкостей. Применяются в системах водоснабжения и водоподготовки. Ротаметры могут использоваться в составе стационарных и
подвижных технологических установок различного назначения.
Описание

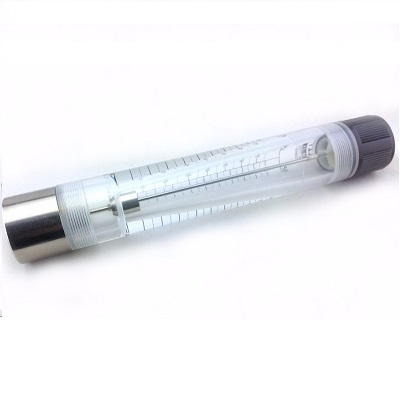

Ротаметры серии Z-5000 In-Line представляют собой полый корпус с прозрачными стенками с закрепленной внутри осью, по которой
свободно перемещается поплавок. Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток,
который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью –
поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше
поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны.
Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.
Технические характеристики:
Материал корпуса – поликарбонат.
Материал оси – нержавеющая сталь SS 314.
Материал поплавка – АБС.
Материал коннекторов для присоединения – ПВХ.
Максимальное рабочее давление – 10 bar.
Предельная температур
